BIM技術的發展帶動測量技術的革新，并且提出了4D施工的理念，促進了傳統施工的進步。在BIM模型的應用中，碰撞檢測是應用最多的功能之一，也是施工由二維時代轉向三維時代的重要標志。碰撞對比測試除了在設計階段進行分析，在施工以及驗收階段也能發揮其重要作用。碰撞對比測試的參與也能更直觀地體現結構施工精度與質量。

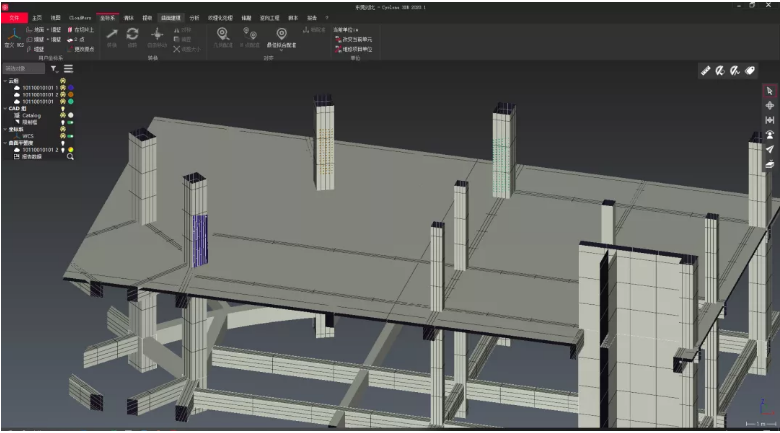

　　已完工結構參與碰撞對比測試示意圖

　　竣工檢測項目背景

　　東莞某停車場項目，是東莞市政府、市建設局的重點地標性項目，項目前期施工采用BIM技術控制，取得了良好的安全、經濟、效率成果。在臨近完工進入到結構竣工檢測階段，項目方提出了結合BIM技術的檢測需求。

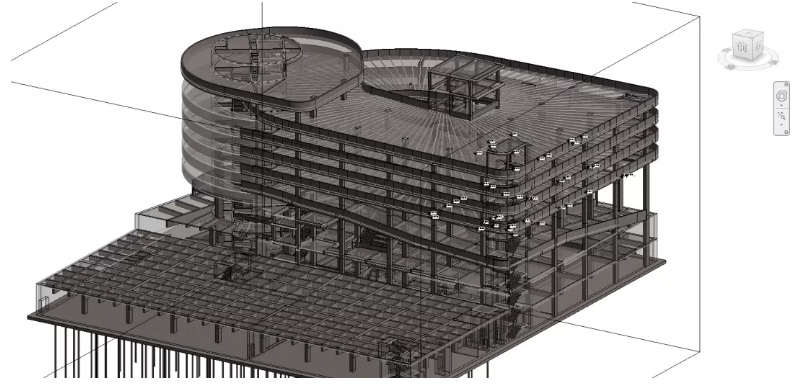

　　項目使用的BIM模型截圖

　　竣工檢測用戶痛點

　　結構的竣工檢測，除包含混凝土強度與碳化深度、鋼筋尺寸與配置情況、鋼筋保護層厚度、鋼筋力學工藝性能等這些與材料及力學性能相關的項目外，結構外形、尺寸、垂直度等結構參數也是竣工檢測報告中的重要組成部分。規范要求中，傳統結構外形尺寸采用經緯儀或全站儀進行檢測，平整度則使用塞尺、靠尺進行檢測。

　　用戶痛點可總結為：

　　1、人工計算和測量，存在誤差，并且可重復性差。

　　2、復雜結構的坐標確認困難并且耗時耗力。

　　3、人工測量記錄的數據，可溯源性差。

　　徠卡3D Disto全自動三維建筑測量儀為BIM竣工檢測賦能

　　針對這些問題，徠卡測量系統與用戶共同探索，給出的解決方案是：

　　1、使用徠卡3D Disto，對被測區域進行自動掃描，精確獲得檢測區域的數字孿生，消除人為操作產生的誤差并解決因人工記錄導致的數據可溯源性差問題。

　　2、使用徠卡Cyclone 3DR軟件，自動進行坐標匹配及數據碰撞對比測試，并生成相關質量報告。

　　徠卡3D Disto全自動三維建筑測量儀（左）及徠卡Cyclone 3DR軟件（右）

　　具體實施過程

　　BIM技術的發展，深入到檢測行業，通過以BIM模型為載體，使用掃描儀、全站儀等高精度設備進行數據采集，讓現場數據能夠精準采集并保存于BIM平臺中，很大程度上解決了過多人工參與導致的數據可溯源性差的問題。

　　測量區域

　　首先，在現場架設徠卡3D Disto全自動三維建筑測量儀，一鍵開機后儀器自動整平，無需人工整平操作。隨后，通過點擊屏幕，確定待檢區域。

　　待測區域模型渲染圖

　　確定掃描區域后，徠卡3D Disto進行自動單點掃描，獲得高精度的現場數據。掃描完成后，使用控制軟件一鍵導出相關數據，可以制作高精度稀疏點云。整個測量過程，僅需簡單點擊數次，即可讓儀器自動完成，完全解放檢測人員雙手的同時，也提高了數據的可溯源性。

　　使用徠卡3D Disto確定掃描區域示意圖（左）及制作的PTS點云數據（右）

　　隨后，將制作的PTS點云導入徠卡Cyclone 3DR。使用徠卡Cyclone 3DR的自動配準功能，軟件自動將點云與模型配準，并可自動剔除由于人員走動、物料堆放等環境因素造成的噪點。

　　徠卡3D Disto采集示例點云與模型配準并去噪后截圖

　　隨后，使用徠卡Cyclone 3DR的對比檢測功能，自動進行相關結構與檢測點云的對比檢測，并可將多余模型過濾，以便查看與操作。

　　至此，結構檢測結果已經自動生成，還可根據需求，將關注點、爆點及結構關鍵點等位置檢測結果單獨以標簽表格顯示。此外，徠卡Cyclone 3DR還可一鍵生成檢測報告，作為檢測資料進行留存，報告中所有圖標及表格均可自由定制模板，免去人為填寫或制表的工作。

　　總結

　　使用徠卡3D Disto進行BIM竣工檢測，在保證精度的基礎上全程僅需一名操作人員即可順利開展工作。

　　徠卡3D Disto，不僅能夠一鍵自動啟動與整平，還擁有可視化的圖形界面，能夠快速操控，指哪測哪，簡單培訓即可上手操作。

　　徠卡3D Disto能夠?qū)o定區域自動進行精準掃描，省去人工測量與記錄，讓數據標準化，可溯源。

　　徠卡Cyclone 3DR能夠自動進行點云與模型的配準、去噪、對比檢測以及生成定制報告，降低數據處理人員與資料制作人員的工作強度。
