【知識】有效減小誤差!經緯儀觀測水平角之測回法
水平角

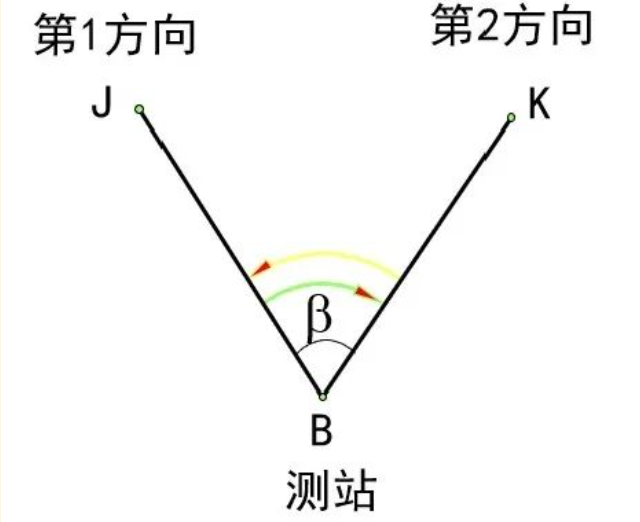

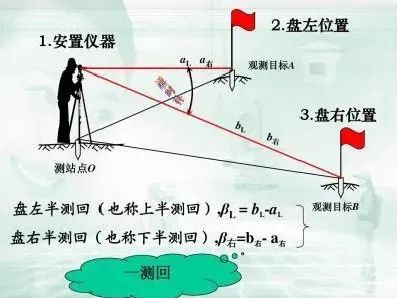

當使用經緯儀在實地觀測水平角時,為了防止錯誤和削減儀器誤差,以保證觀測的結果能達到所需的精度,必須按一定的操作程序進行觀測,其中測回法就是主要的使用方法之一。 在一個測站上,每次只觀測一個水平角時,可采用測回法。如果在一個測站上每次要同時觀測相鄰兩個或兩個以上的水平角時,可采用方向觀測法或稱為全圓觀測法。 水平角的觀測原理 同時用正鏡測量和倒鏡測量測量一個未知角就是測回法,這種方法要用盤左和盤右兩個位置進行觀測。觀測時目鏡朝向觀測者,如果豎盤位于望遠鏡的左側,稱為盤左;如果位于右側,則稱為盤右。 注意:通常先以盤左位置測角,稱為上半測回。兩個半測回合在一起稱為一測回。 測回法觀測水平角 安置儀器 在合適的位置安置經緯儀,對中、整平后,進行目鏡對光。 盤左觀察與盤右觀察 將經緯儀的豎盤處于盤左位置,使瞄準第一方向得到讀數,記為b盤左,順之間方向轉動照準部,瞄準第二方向得到讀數,記為c盤左,此為上半測回。 倒轉望遠鏡,逆時針方向轉動照準部,在盤右位置瞄準第二方向得到讀數,記為b盤右,逆時針轉動照準部,瞄準第一方向得到讀數,記為c盤右,此為下半測回。

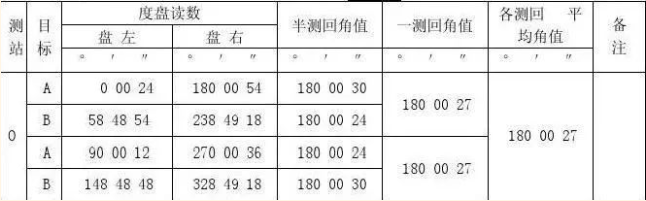

內業計算 水平角的計算與要求 在得到測量數據后,對得到的數據進行處理得到最終結果 首先計算出初始數值的半測回角,由兩次的半測回角值,得出一測回角值。 上半測回角值:β左=c盤左-b盤左 下半測回角值:β右=c盤右-b盤右 上、下半測回得到角的值的較差Δβ即為半側回差,一測回所得的水平角為:β=(β左+β右)/2
更多相關
RTK不固定,達不到固定解,怎么辦?
在日常測量工作中,初學測量的朋友,經常會遇到一個問題:RTK不固定,達不到固定解,怎么辦?一開始從哪些方面逐一排查? RTK在測量時,移動站收到基站差分信號后會有一個“單點”→“差分”→“浮動”...

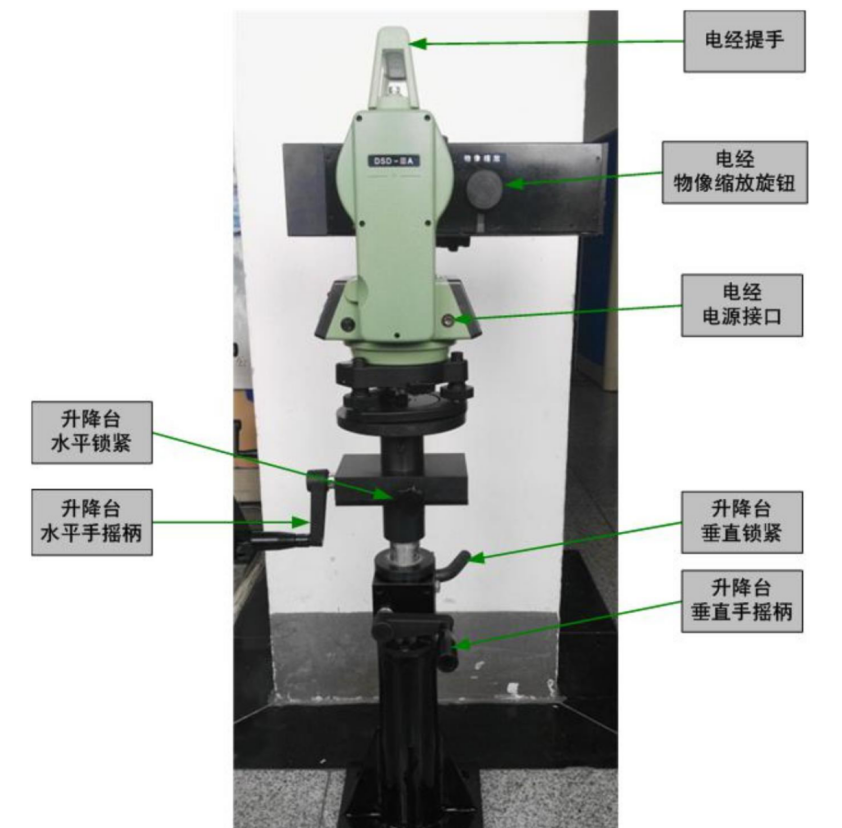

DSD-ⅢA 指向攝影系統操作指南
常州大地測繪科技有限公司 DSD-ⅢA指向攝影系統操作指南一、系統圖示圖一DSD-ⅢA整體圖二DSD-ⅢA旋鈕圖三DSD-ⅢA5m處調試圖圖四D...
土方計算結果和甲方差了十萬方!只能補測?
近日,后臺收到一份十萬火急的土方數據:儀器實測的數據,土方計算結果和甲方算的差了十萬方!到底是哪里出問題了?我們來分析一下數據情況:自然標高(未開挖原始地面高程點),施工方是實測的,甲方是在最新地形圖...
分享 徠卡銦瓦尺水準氣泡調整Q&A
【知識分享】 徠卡銦瓦尺水準氣泡調整Q&A 配合徠卡DNA系列和徠卡LS系列電子水準儀使用的徠卡水準尺,目前使用頻率較高的是徠卡GPCL2和GPCL3兩種銦瓦水準尺,對于徠卡銦瓦水準尺...
RTK點放樣用CORS全流程
用RTK干測量,機動靈活快捷是最重要的。網絡CORS作業只需一臺主機、一個手簿、一個對中桿、一個CORS賬號,在CORS網覆蓋范圍內不用架設基站,用單移動站就可進行操作。測量設備相比以往的外掛電臺...
徠卡全站儀使用與保養Q&A
Q儀器受震動時會斷電關機,應如何處理?儀器電池彈片與電池觸點有污漬時會導致電池接觸不良,此時儀器稍受震動即會引起電池供電不穩,因此需要注意保持電池彈片與電池觸點的清潔?! ∏鍧嵎椒◤瓶?..

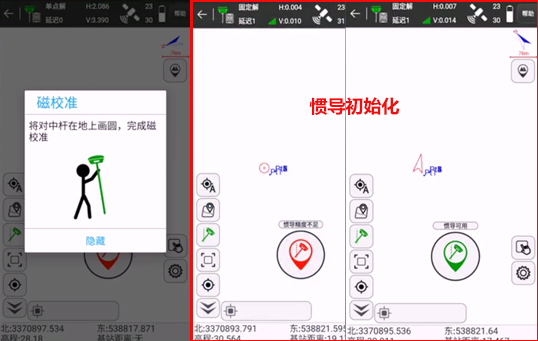

U5慣導RTK傾斜測量校準操作說明及注意事項
