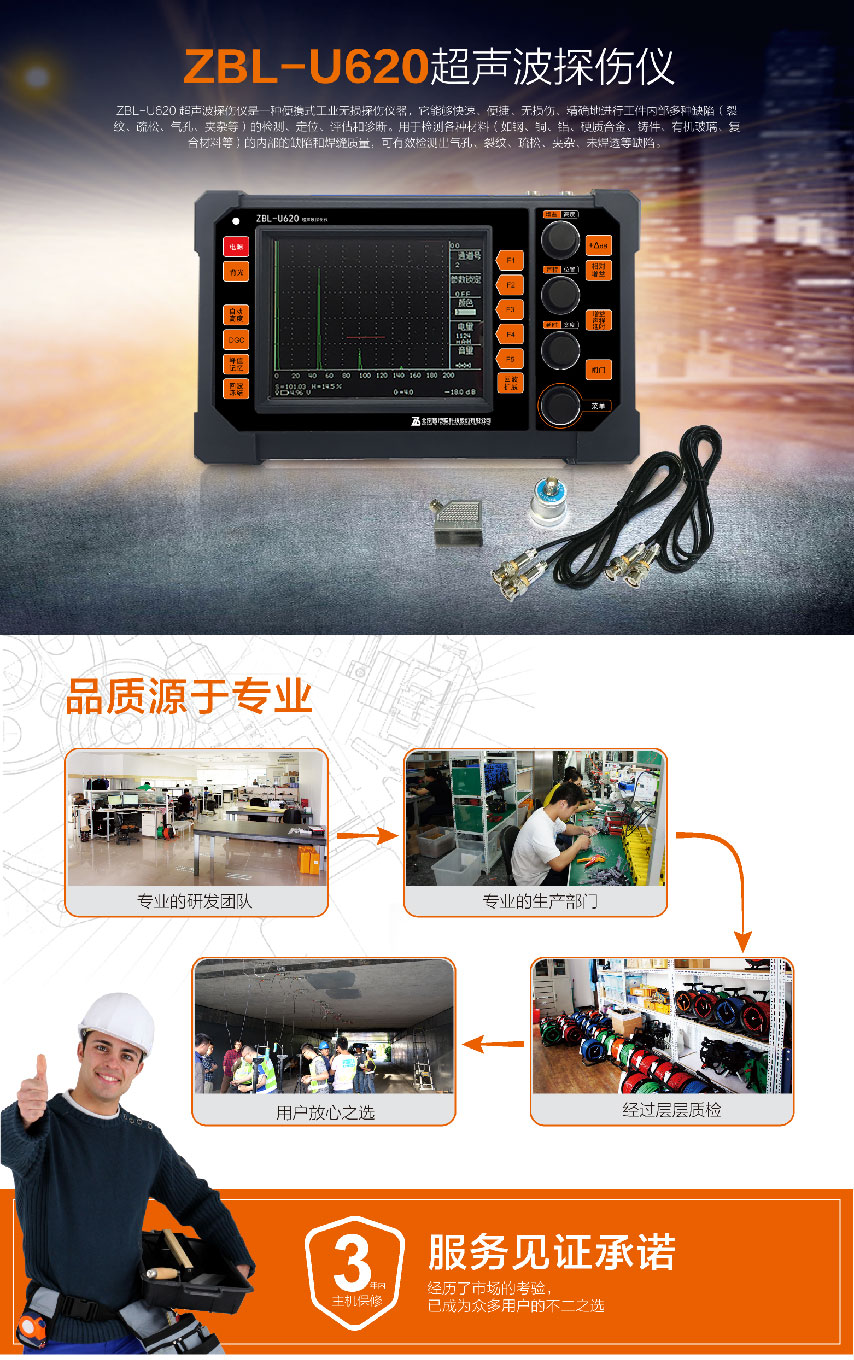

ZBL-U620超聲波探傷儀
應用領域：ZBL-U620 超聲波探傷儀是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、疏松、氣孔、夾雜等）的檢測、定位、評估和診斷。用于檢測各種材料（如鋼、銅、鋁、硬質合金、鑄件、有機玻璃、復合材料等）的內部的缺陷和焊縫質量，可有效檢測出氣孔、裂紋、疏松、夾雜、未焊透等缺陷。
模塊化設計，方便維護、更換機械回彈儀；
自動進行角度識別；
支持藍牙無線傳輸，無縫對接智博聯工程檢測管理系統；
內置鋼砧率定功能，記錄率定信息；
可語音報數；
支持無線藍牙打印機，現場可打印測試結果。
名稱
技術指標
材料聲速
1000～9999M/S
最大聲程
6100，滿刻度聲程最小4（鋼，縱波，反射式）
頻率范圍（MHz）
0.4～10/0.7~1.4
1.8～3.54～6（帶通）
增益范圍（dB）
0～110（步長0.1，1）
延時范圍
0～6000
K值范圍
0.20～5.00
抑制范圍（%）
0～50
增量（dB）
0～20
補償（dB）
-20～20
測長線（dB）
-20～20
定量線（dB）
-20～20
判廢線（dB）
-20～20
垂直線性（%）
<3
水平線性（%）
<0.3
名稱
技術指標
發射重復頻率（Hz）
25～400
聲程<150μS時
400/200
FAST/SLOW
150μS<聲程<300μS時
200/100
FAST/SLOW
300μS<聲程600μS時
100/50
FAST/SLOW
50/25Hz
FAST/SLOW
電池連續工作
時間
約5（350mm聲程、背光強、發射重復頻率FAST）
約6.5（350mm聲程、背光弱、發射重復頻率SLOW）
發射電源電壓（V）
DC200
發射脈沖寬度（μS）
負脈沖方波0.05～0.6
可調（步長0.01）
發射脈沖內阻（Ω）
不大于10
測厚分辨率
0.02（厚度小于650時）
儲存環境溫度（℃）
-20～+70
工作環境溫度（℃）
-10～+50
外形尺寸
230×146×37（不包含旋鈕突出部分）
質量
約900（含4節AA鎳氫電池）
